移动式发电车技术方案



1.1、使用环境要求：海拔高度：  0～4000 m

                  环境温度：  -5℃～40℃

                  相对湿度：  ≤90％

                  风    速：  ≤13.8 m/s

1.2、整车总体布局：箱体与车头为整体式结构，采用箱式货车改制，箱体采用钢骨架及蒙皮、内部填充消音吸声材料，箱体分成三个独立区域，即排风降噪声区、机组设备工作区、后舱辅助设备区（进气消声、电缆线放置区）。机组设备工作区内设置有康明斯柴油发电机组、进风消音风道、防爆照明灯、快速输出插座等。后舱辅助设备区内设备有动力输出线缆、进气消音、等装置。

1.3外形尺寸：长待定宽待定高待定

1.4、内装饰：设备操作区的地面采用防滑花纹钢板。内墙面采用铝制微孔消声扣板，顶面与墙面相同。

1.5、整体外观：整体外观油漆、图案及标识根据用户习惯进行喷涂，具体的图案和标识由供方提供二套以上供需方参考（价格另计）。

1.6、整机噪音：经改制后在距箱体一米处检测（非出风口），机组噪音不大于85分贝。

1.7、电缆出线：专用快速接头。

1.8、车辆平衡支撑系统：采用机械支腿方式，采用手动摇臂方便操作。

1.9、动力输出单元：设置动力控制箱用于安装电气控制系统，发电车主输出为一路三相四线。

1.10、机组控制面板设在机组尾部，能实现集中控制。

1.11、电缆的敷设设置线槽以便安全、方便检修及美观的需要。

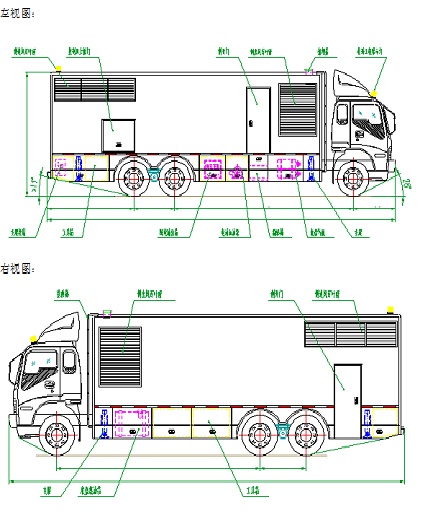

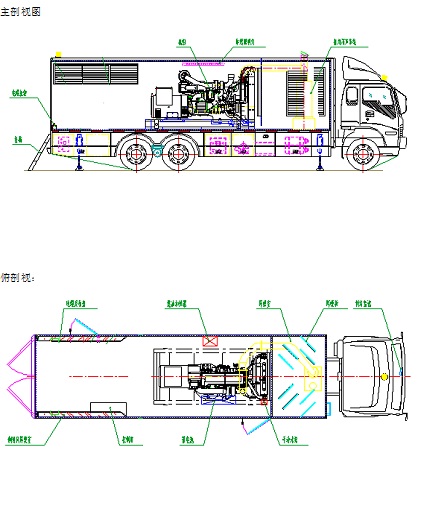

方案设计图：（根据所选车型不同，布置略有区别）
